Valmet IQ - 智能化质量管理

4月 12, 2016

制浆和造纸生产商正在面临更为严峻的经营环境。为了应对更具竞争力和更为高效的生产要求,维美德推出了一整套用于造纸生产过程的在线质量控制和监测的产品系列。


用于制浆造纸行业的新一代质量控制和监测产品系列

最新一代的Valmet IQ是可拓展的在线质量管理解决方案,为监视和优化工艺的稳定性和最终产品的质量提供各种设备和控制方案。首次将QCS质量控制系统、横幅执行器、断纸分析和纸病检测系统集成于一个平台上,并无缝协同工作。早在几十年前维美德就推出了一套QCS质量控制系统,迄今为止已在全球交付了1000多套。最新一代的Valmet IQ产品系列是造纸行业质量管理解决方案领域一个新的里程碑。

新系统或智能升级

当今的造纸机正在不断老化,而且没有很多全新的在建生产线。取而代之的是,很多老式纸机已经进行了改造,甚至搬迁至更具经济效益更适合继续生产的地方。如此一来,最明智的做法是将纸机中的智能设备采用最新技术,而不是对那些老旧部件进行维护来维持其运行性能。最新一代的、更为集成、且可拓展的Valmet IQ质量管理解决方案,通过替代现有设备的单一组件为客户提供一套更具效益的解决方案,或从开始就提供一套全新的质量管理解决方案,以提高性能。不论设备制造商是谁,都可与所有纸机的第三方系统和应用进行简单连接,采用最新的Valmet IQ技术可方便地替换其老旧或过时的设备。不同批次IQ产品间的可靠兼容性能可实现投资不过时,并为真正的延展性提高发展空间。

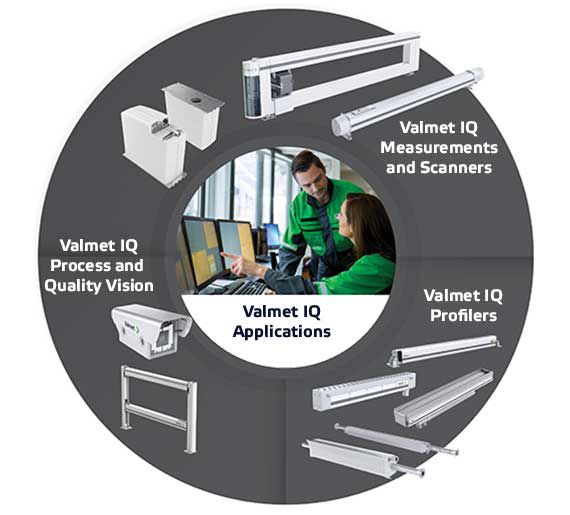

 Valmet IQ quality management system

新创新

最新一代Valmet IQ质量管理解决方案采用了大量创新。在设计阶段,在原来运行良好且技术成熟的部件得以保留的基础上,对之前的系统进行再评估,并在需要的地方对其进行改造。 维美德在工艺、机械和自动化方面的独有经验发挥了重要作用,因为高校质量控制从备浆工段一只延续到纸制品加工。新的IQ MD Process Optimizer多变量控制器,将所有的工艺和QCS测量集成为一个控制解决方案,实现更好的工艺稳定性。它为各纸种实现设定的纸机方向控制提供了最为明智的方案。

更好地扫描架

扫描件是任何QCS的心脏所在。最新一代的IQ扫描架是一个更紧凑的稳定平台,拥有更封闭的防尘罩,可安装到任何型号的纸机上。将维美德研发的扫描创新与新技术相结合,安装在现有系统上的IQ扫描架通过以太网将所有信号及扫描架上的检测处理想连接。减少了机房或控制室额外的硬件设备,安装、维修和运行都更为简化。扫描速度,加速和减速都可调整和控制,以适应CD和MD控制,并由精确的纸边传感器控制边到边扫描。在系统重置如纸幅断纸、纸种更换或开机过程中,扫描架能够自动调节扫描速度和扫描宽度来适应新环境。这就达到更好地工艺控制、损纸量更少,并获得可能最高的纸机效率。定点测量,如测量水份、颜色、卫生纸的纤维和水份,IQ定点C型扫描架是一个有效的解决方案。扫描架产品系列还包括了IQ单侧扫描架,用于施胶压榨后的水份测量和涂布机上的涂布定量测量。

新传感器

Valmet IQ同时也推出了几个新的质量传感器。行业第一台在线IQ柔软度传感器,用于在线检测卫生纸表面性能,并能获得与实验室柔软度传感器较好的相关性。用于定量和水份检测的无核传感器能够为纸浆干燥提供精确的检测,不需要特定认证或存在辐射安全问题。维美德用于纤维走向和印刷适印性的表面结构传感器已经获得市场认可。

采用全新的微波水份传感器可更为精确地检测废纸的残余油墨量。一款为造纸行业开发的新型定点水份测量,适用于压榨后,可测量纸边或引纸纸条的水份。涂布机运行将从已获得专利的独有的直接涂布量传感器中极大获利,该传感器可用于CaCO3、瓷土或含乳胶的涂料成份检测。

基于界面的情况

智能技术精炼并重新组织了大量复杂数据,为操作员提供易于理解和解释的相关信息。新的操作员界面能够使操作员在导航栏内轻松地看到现有状况,并能通过集成IQ报告提供。易于获得信息意味着可快速分析状况,并采取正确的措施快速实现生产目标。

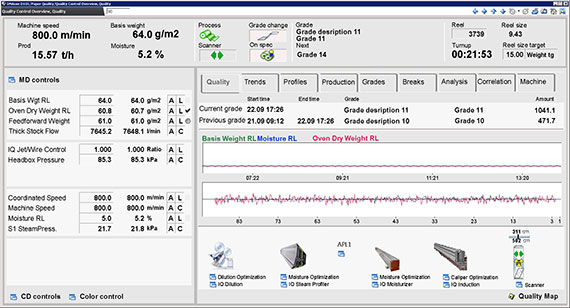

Valmet IQ operator window

大量复杂数据精炼并重新组织后的界面

现成的Valmet IQ标准质量报告包括: 天、班组、每个纸种和每个母卷的产量信息。以及未来生产计划报告可帮助客户识别以纸机母卷为单位统计的产量、生产效率和纸幅长度和在线测量均值存在的潜在瓶颈。通过损失时间分析,追踪断纸、停机时间以及停机时段质量、纸种转产等,帮助客户提供效率和产量。几个横幅窗口可同时打开,用于评估纸卷间质量性能的差异。

横幅执行器

为了获得更好地横幅质量控制,IQ横幅执行器产品系列更为全面。先进的执行器、复杂的诊断和应用技术能够确保从流浆箱到最终产品的最优运行性能。高校的横幅管理具有诸多好处,例如能够提高产能和运行性能、能获得更好地纸张质量和印刷性能等。Valmet IQ 横幅执行器具有先进的自诊断功能和紧凑的设计,更易于维护和安装。

新一代的IQ横幅执行器能够节约大量能源、原料和化学品。 在北美的一台新闻纸机上,用IQ蒸汽箱代替已经用了12年的旧蒸汽箱,每小时能够降低蒸汽消耗3.2吨,同时能够提高25%横幅水份分布。在另一条液体包装纸板生产线上用IQ加湿器代替已使用了5年的喷水箱,由于喷水更为均匀,纤维用量减少了4-5%,并额外提供产能5%。

纸幅监测和纸病检测

将纸病检测系统和IQ质量分布图集成到一起,不仅能够提高纸机运行性能和车速,还能为原纸和涂布质量评估提供更多可能性。维美德采用高分辨率相机和高速捕集技术,提高纸幅运行性能检测,并发现纸病。纸病会降低纸张的价值、其市场价格和纸机的运行效率,采用IQ独有的高速数字矩阵相机和大功率频闪灯,快速发现纸病及其原因。WIS功能和IQ断纸分析系统相结合,帮助操作员和工艺人员发现断纸原因、引纸问题并发现质量缺陷和瑕疵。

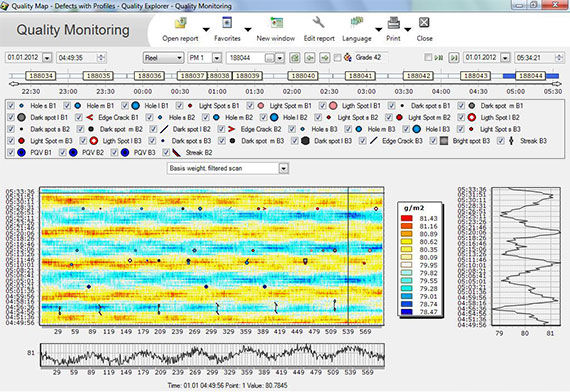

Valmet Web Inspection System data in the Quality Map

质量分布图中可视化WIS纸病数据

智能方法

全新的、集成且可扩展的Valmet IQ产品系列能够提供所有用于监控和优化工艺稳定和最终产品质量的技术及解决方案。在任何时候都能提升用户体验,提供清晰的工艺和产品质量的图形化监测结果,IQ也具有远程连接的特点,维美德专家可随时随地提供在线帮助。优化生产性能,提高产品质量之路从未如此顺畅。



文:Nigel Farrand
