Experiência importa para o dimensionamento e seleção de válvulas

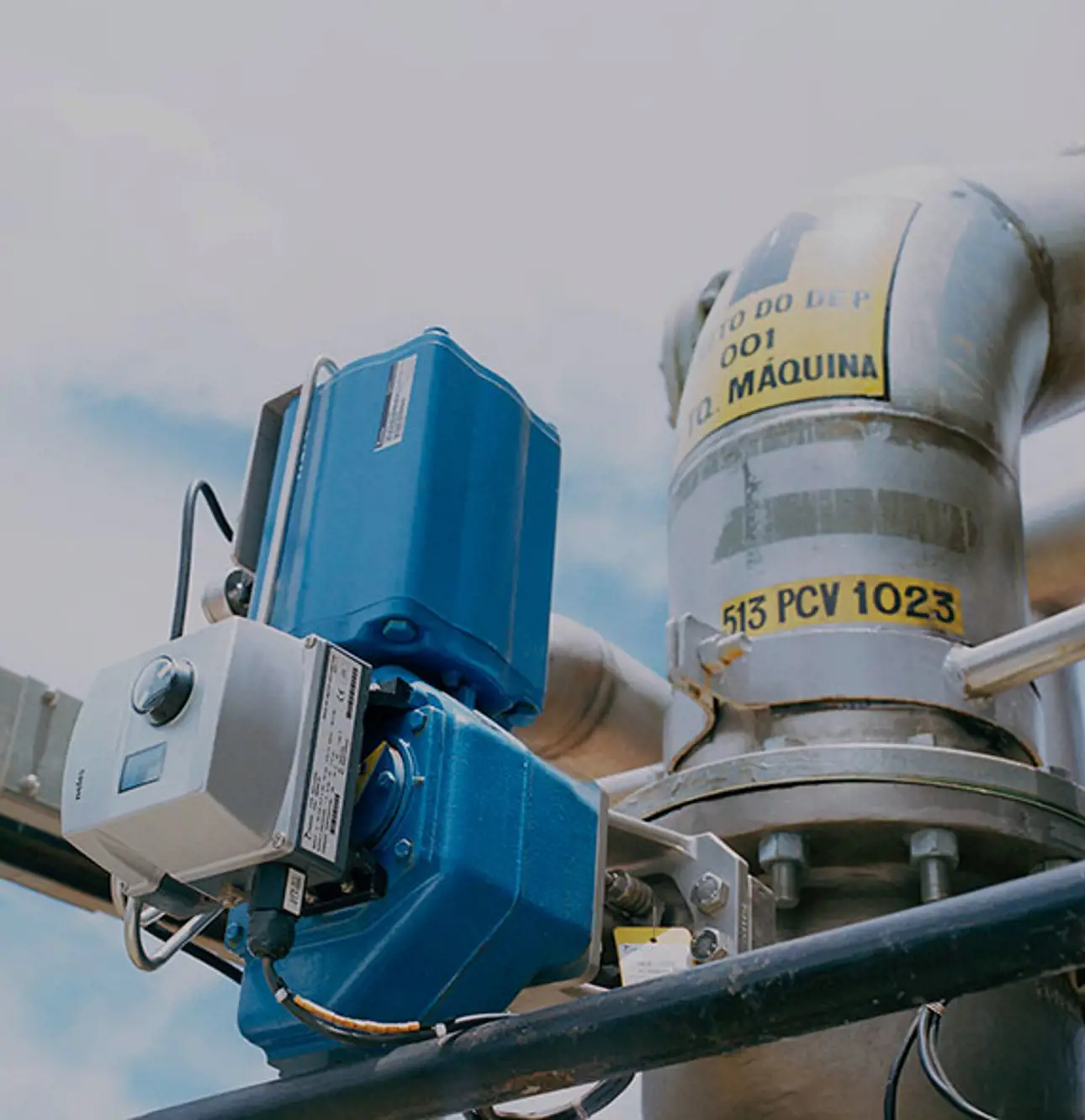

Válvula de controle Neles em campo

Esses dados, coletados ao longo de décadas, combinados com os dados de laboratório do próprio fabricante, podem ser utilizados para modelar condições específicas da linha para auxiliar no dimensionamento e na seleção da válvula que produz os melhores resultados possíveis em cada caso específico.

Para tornar esse processo o mais eficiente e rápido possível, muitos fabricantes criaram softwares especializados de dimensionamento e seleção de válvulas.

O uso de tal software pode frequentemente gerar um grande retorno em termos de segurança e produtividade de processo aprimoradas. O dimensionamento e a seleção bem-sucedidos da válvula de controle sempre dependem do conhecimento das condições reais do processo no sistema em questão. O software pode ajudar a prever com precisão o desempenho antes da instalação do conjunto da válvula. Continue lendo para aprender alguns pontos importantes a serem considerados na seleção da válvula. Todos esses pontos são considerados no processo de seleção por nosso software especializado de dimensionamento de válvulas.

Pontos importantes na seleção da válvula

Alcançar um deslocamento ideal está entre os fatores importantes a serem considerados. O deslocamento no fluxo normal deve estar dentro de um ângulo de abertura de 50 a 60 por cento. O curso no fluxo máximo deve cair abaixo de 90 por cento para válvulas rotativas e 70 por cento para válvulas lineares. Os fluxos mínimos devem estar sempre acima de 20 por cento para evitar a erosão dos internos, especialmente em válvulas lineares. Não é incomum ter uma válvula de controle menor do que o tamanho real do tubo. Como regra, o tamanho recomendado da válvula não deve ser menor que a metade do diâmetro da tubulação para evitar danos à válvula causados ​​pelo estresse da tubulação.

A curva de ganho instalada é um indicador muito bom do desempenho da válvula em condições específicas. Uma linha de ganho constante em 1.0 dentro da faixa de controle é ideal. Para obter os melhores resultados, o ganho deve estar entre 0,5 e 3,0, e a relação entre o ganho máximo e mínimo deve ser ≤ 2,0.

O dano por erosão está intimamente associado à velocidade do fluido. Manter uma velocidade adequada, especialmente quando a mídia é erosiva ou passível de flashing, isso é muito importante para estender a vida útil da válvula. Nesses casos, mudar para uma válvula maior pode ser considerado para diminuir as velocidades e, consequentemente, os danos à válvula.

O ruído aerodinâmico está fortemente relacionado à velocidade de saída da mídia. A preocupação aqui são os danos mecânicos causados ​​por vibrações intensas. Para evitar danos mecânicos ao conjunto da válvula, os níveis de ruído devem ser mantidos abaixo de 110 dBA.

O ruído hidrodinâmico é usado para prever a intensidade da cavitação. Geralmente, se você deseja eliminar o dano, deve reduzir o ruído a um nível aceitável, o que, por sua vez, significa diminuir a intensidade da cavitação. Para recomendações específicas de ruído, analise seu software de dimensionamento de válvula específico para os níveis de ruído aplicáveis ​​a sua válvula de tamanho específico.

Soluções de software de seleção e dimensionamento especializado bem desenvolvidas também oferecem um amplo conjunto de ferramentas que podem ser usadas para detectar uma ampla gama de problemas que podem ocorrer. Alguns dos problemas mais comuns que o software pode ajudar a resolver incluem ruido e cavitação, bem como problemas relacionados a altos fatores de carga do atuador. O software também pode fornecer soluções para problemas de fluxo, como um fluxo marginal excessivamente alto e altas velocidades de fluxo na entrada e saída da válvula.

Para obter um link para baixar o software de dimensionamento de válvula especialista da Neles, clique aqui.

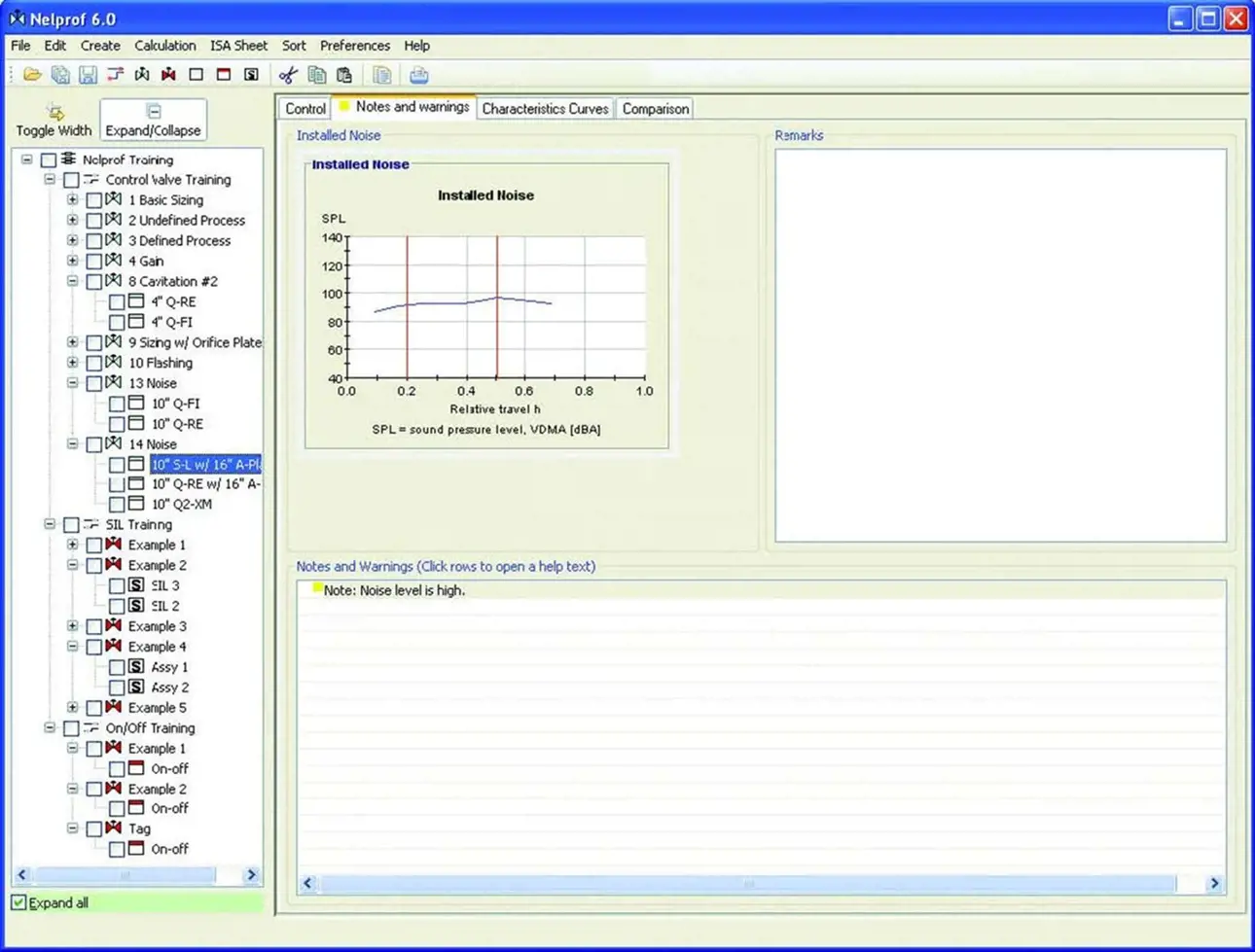

Captura de tela da ferramenta de seleção de válvulas Nelprof

Usar um software de dimensionamento semelhante ao mostrado acima pode ajudar a eliminar as suposições de dimensionamento e seleção de válvulas.
